LED Container für meine DR!FT (Sturmkind) Strecke

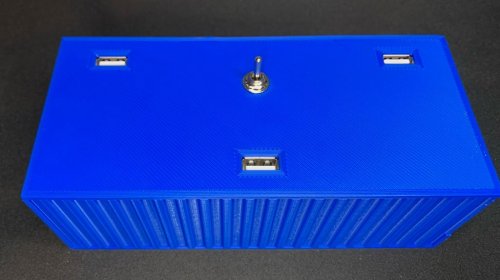

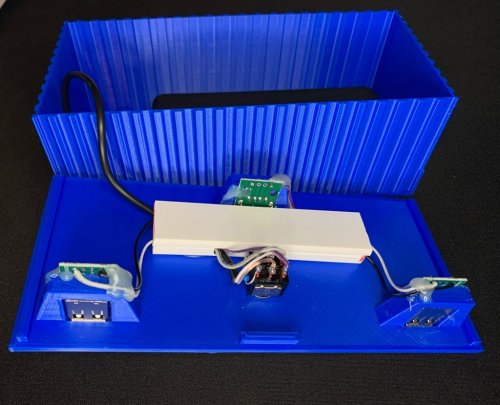

Bitte beachten, das Unterteil des Containers ist passend für die Powerbank konstruiert und die Löcher im Deckel für die USB Buchsen und den Schalter.

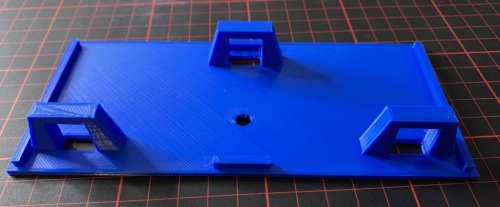

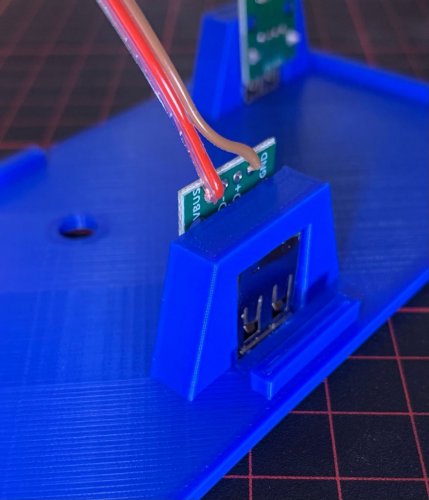

Die USB Buchsen sind nun zum einklippen in den Deckel gedacht (die USB Buchsen müssen mit etwas mehr Kraft eingeklippt werden, da alles recht stramm sitzt), es braucht nichts mehr umgebogen werden, ggfs. oben an den Anschlüssen (Platine) mit etwas Kleber sichern.

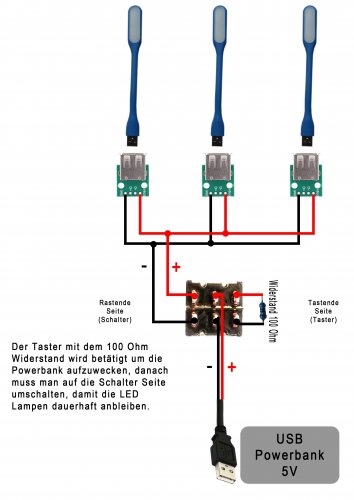

Der Taster mit dem 100 Ohm Widerstand wird betätigt um die Powerbank aufzuwecken, danach muss man auf die Schalter Seite umschalten, damit die LED Lampen dauerhaft anbleiben.

In Mittelstellung geht das Licht aus und die Powerbank schaltet nach einer gewissen Zeit aus.

Diese Schaltung ist leider notwendig, da alle neuen Powerbanks mit einer Abschaltautomatik und einer Einschaltautomatik versehen sind, die LEDs reichen aber nicht aus, um die Powerbank aufzuwecken, daher der kleine Umweg mit dem Widerstand und dem Taster.

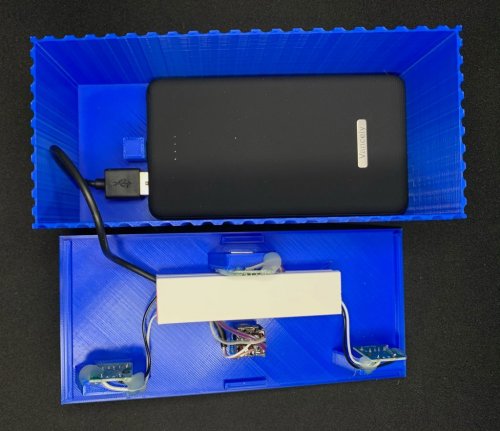

Maße Powerbank ca.: 125mm x 68mm

Maße Container Innen ca.: 160mm x 69mm



Folgende Artikel wurden von mir verbaut:



Powerbank:

https://www.amazon.de/dp/B07S2R48FT



USB LED Lampen:

https://www.amazon.de/dp/B07RYHZPSP



USB Buchsen:

https://www.amazon.de/dp/B07R6HLVJ7



Schalter (Auf einer Seite RASTEND, auf der anderen Seite TASTEND und in Mittelstellung AUS):

https://www.ebay.de/itm/Mini-Kipp-Taster-6pins-Tast-Aus-Schalt-fuer-Modellbau-LED-Elektronik-10-Stueck-/301876721835
