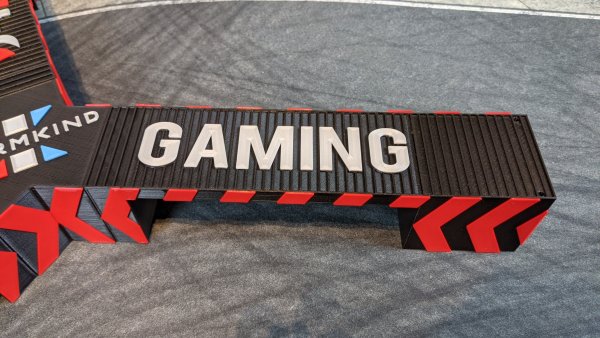

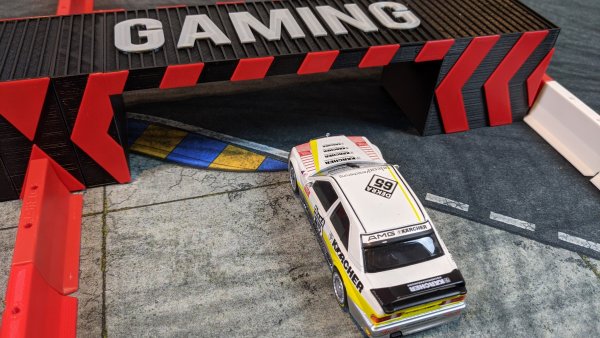

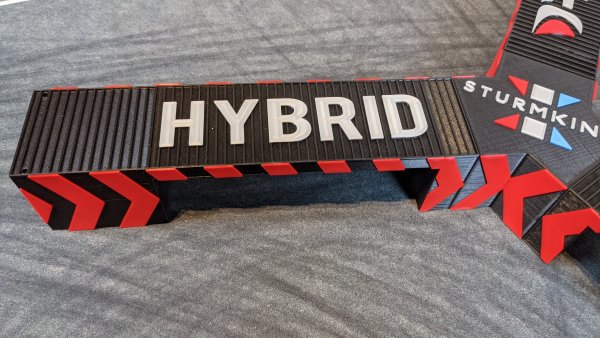

Den Original Container von JinRoh habe ich weiter modifiziert und nenne den Remix nun 2.0.

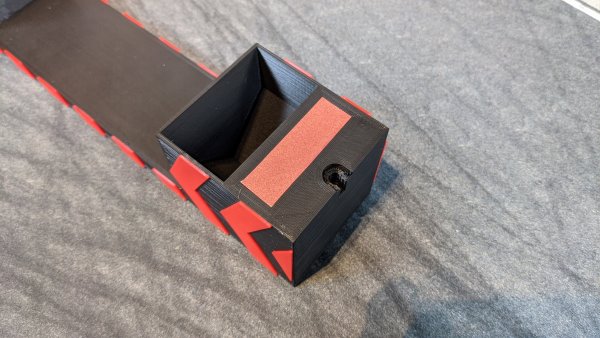

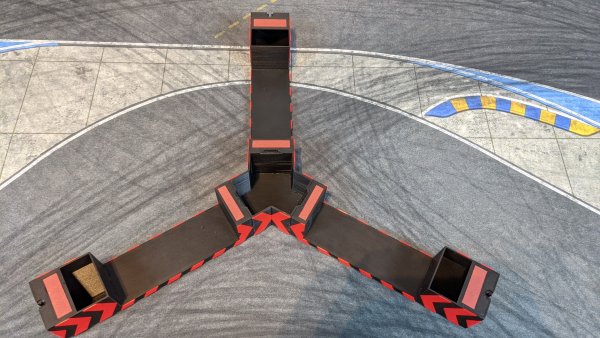

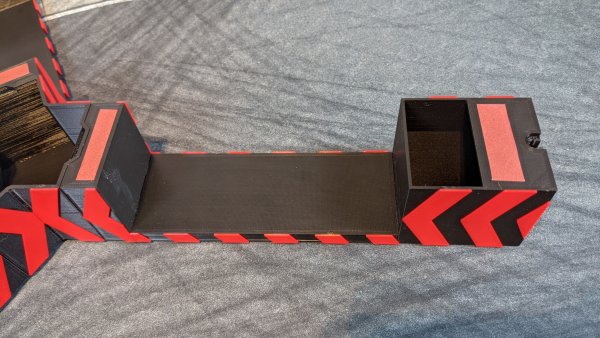

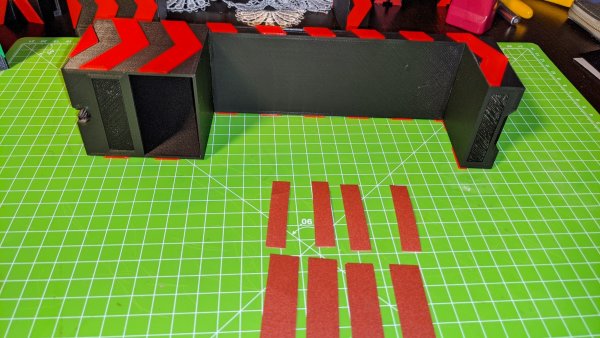

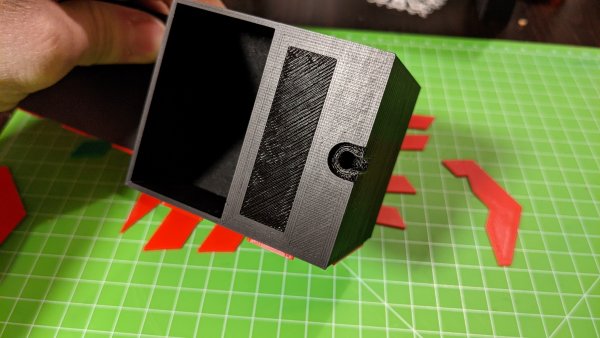

  • Schleifpapier gegen das Verrutschen (Position zu Version 1.1 verändert und stabilisiert)

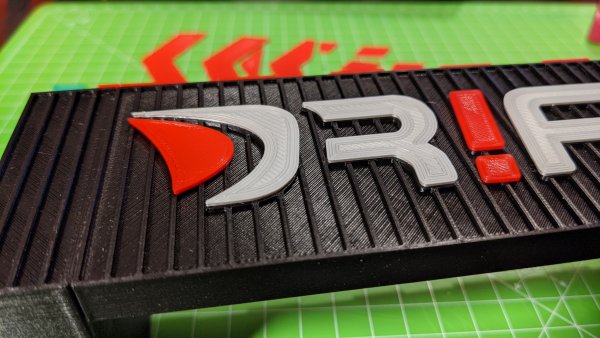

  • Zweifarbig gedruckt (Alle notwendigen Teile in Tinkercad ausgeschnitten)

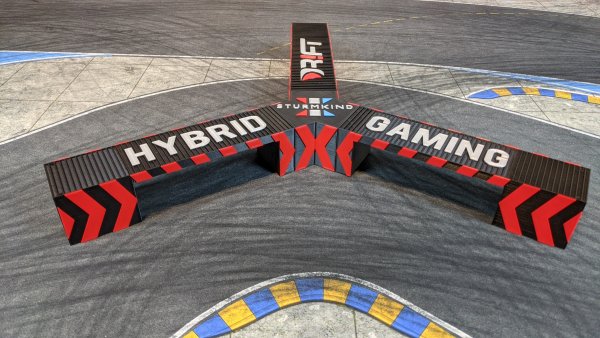

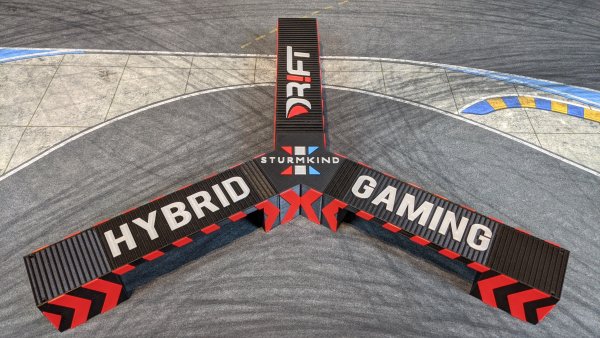

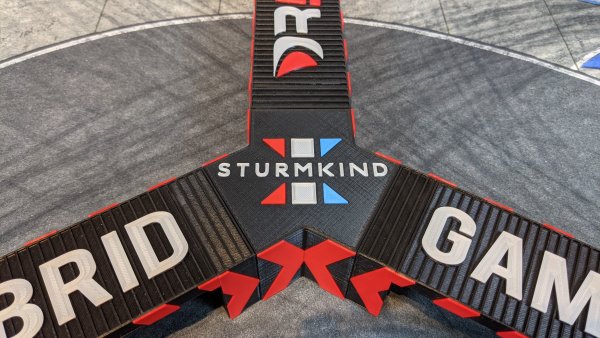

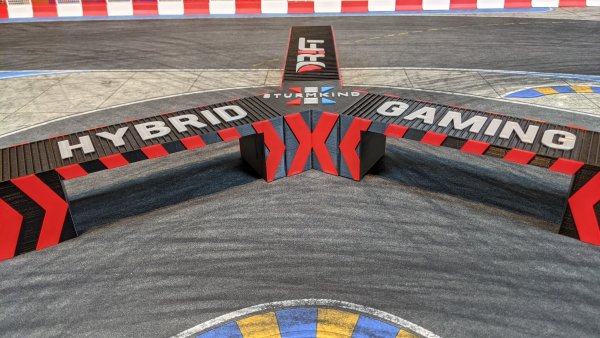

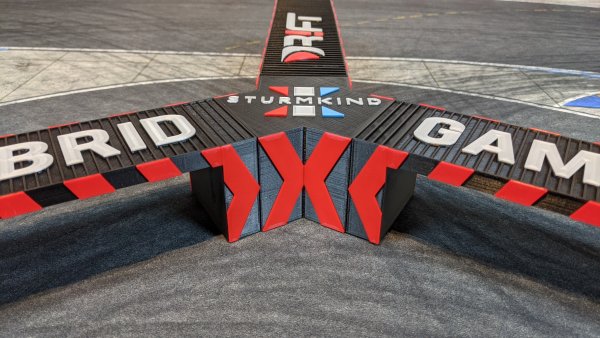

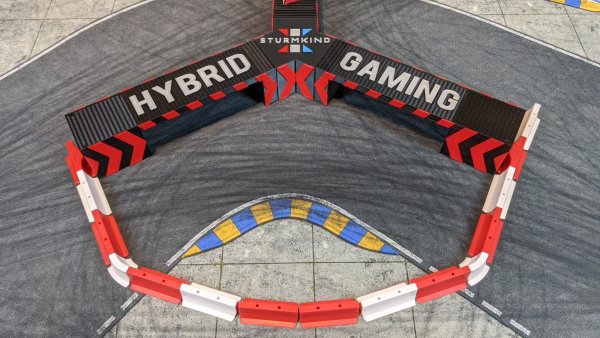

  • Stern auch mit Pfeilen versehen (des weiteren den Stern "halbiert" und oben mit dem Sturmkind Logo versehen)
  • Fahnenhalterungen integriert (jetzt nur noch in den Außenteilen)

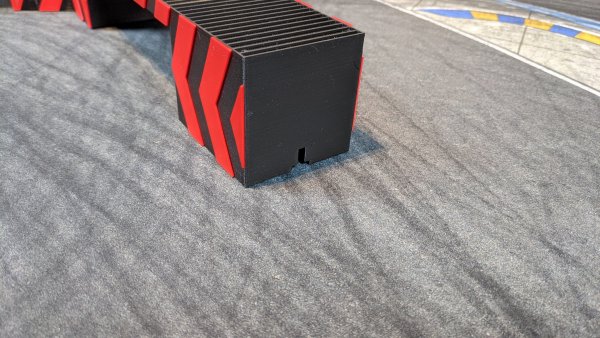

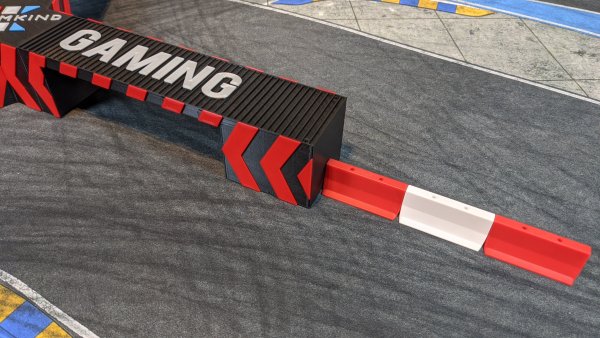

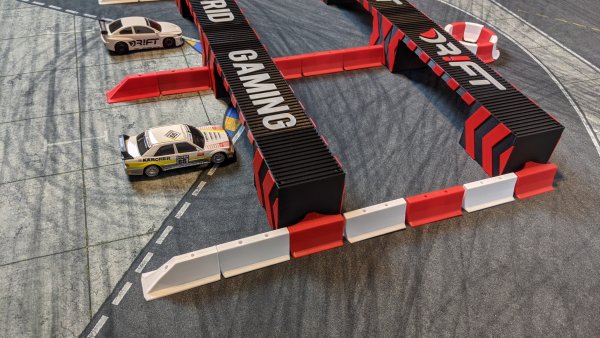

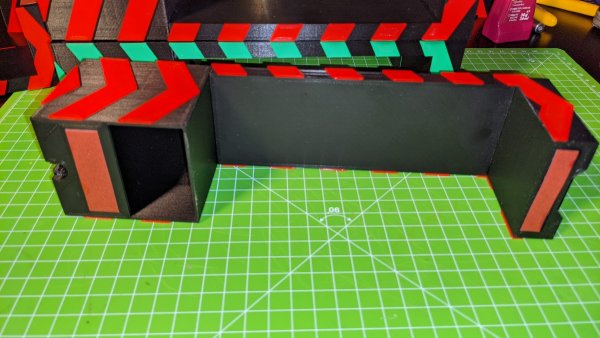

  • Außenteile (Ende) nun auch mit Verbindungsstellen für die Sturmkind Banden versehen
  • Außenteile (Ende) modifiziert um beim Druck ca. 10 g Filament zu sparen
  • Anschluss verkürzt für eine bessere Passgenauigkeit

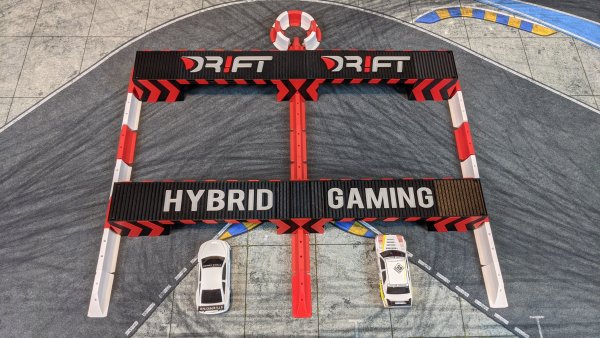

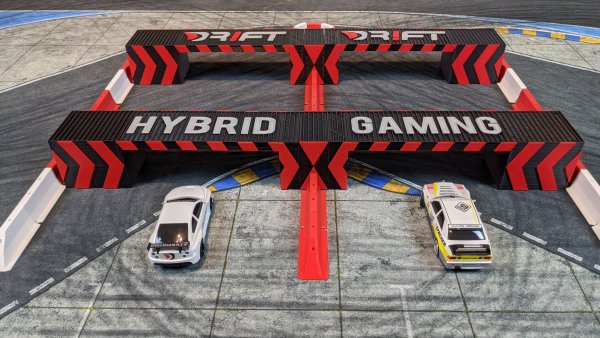

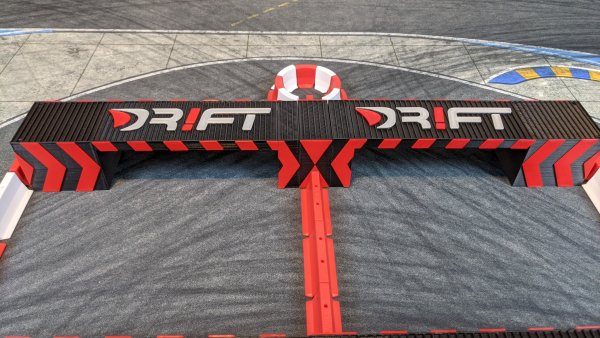

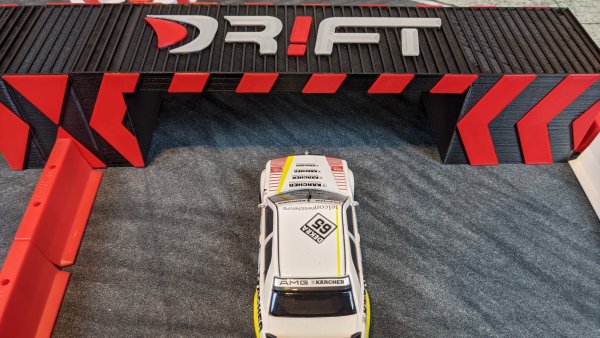

  • Verbindungsstück erstellt (damit man zwei Container zusammenstecken kann)

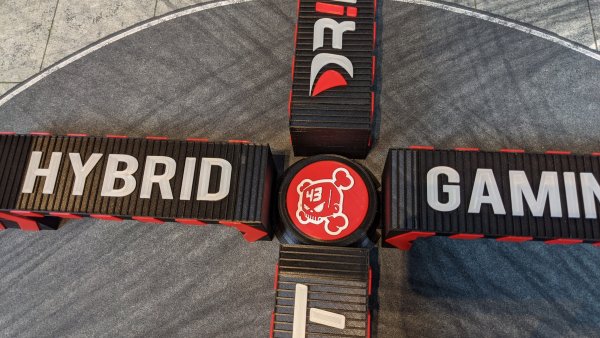

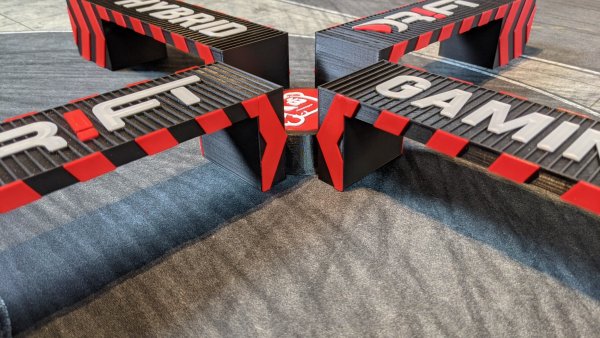

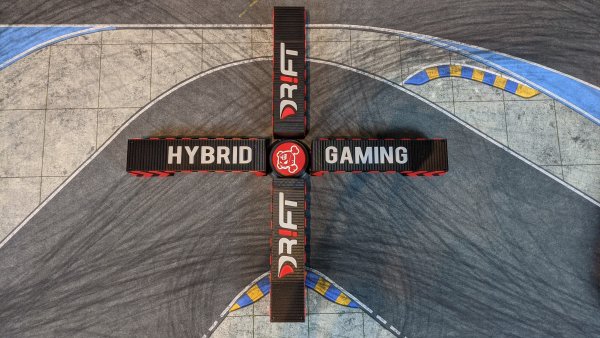

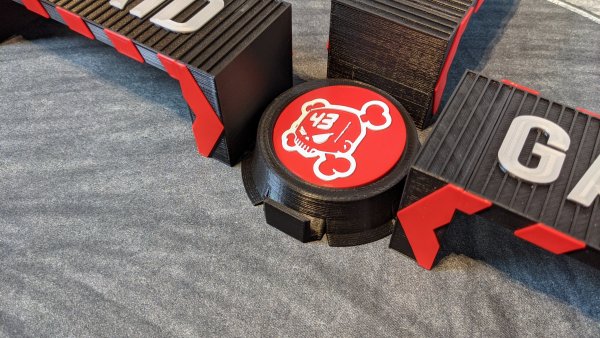

  • Kreisel mit Halterungen versehen für einen 4er Stern



Hier die Übersicht mit 0,2er Layer Höhe und 10% Infill

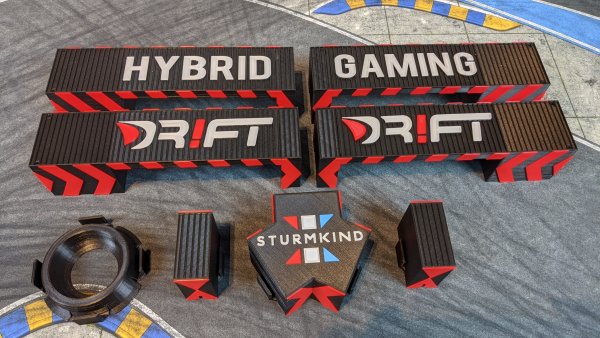

1x Container (1x Anfangstück 1x Mittelstück 1x Endstück 1x Pfeile Set und 1x Schriftzug) = 16,5 h 133 g
= 4 Container 66 h 532 g

1x Stern 6h58m 49 g
1x Stern Deckel 2h17m 16 g
2x Verbinder 9h 68 g
1x Kreisel 6h6m 42g

In Summe nun nach der Optimierung ~ 80 h Druckzeit und 707 g Filament . Dann kommt halt das zusammenbauen und kleben dazu. Das waren etwa 2 - 3 Stunden denke ich.

Da die Teile einzeln sind und später zusammen gesteckt und verklebt werden, macht das sehr flexibel was die Logos und Schriftzüge angeht. Support (Stützstruktur) ist nur ein wenigen kleinen Stellen notwendig, das optimiert die Druckzeit auch nochmal. Die notwendigen STL Dateien werde ich noch im Download Bereich online stellen.

  • Like 3

2 Comments

Servus Darkman_RS,
die Container sind echt spitzenmäßig geworden!!!! Das werde ich bestimmt auch mal ausprobieren bzw. drucken! Klasse.
Eine Frage, irgendwo hatte ich bei dir mal gelesen welche Nummer dein Kleber hat. Beim PLA kleben habe ich die selbe Flasche mit der Nummer 45880 bei mir und gefühlt braucht der ewig bis der fest ist.
Wie schnell zieht deiner an?

Grüße
Dirk


P.S. Falls du mal kurzfristig Unterstützung am CAD brauchst, lass es mich wissen. Habe SolidWorks am Start für mein Büro.


  • Thanks 1
Link to comment

Hallo Dirk @dirkwie,

Danke 🙂 die STL Dateien werde ich noch hochladen im Forum. Dann kann ihn auch jeder für sich drucken der möchte und kann.

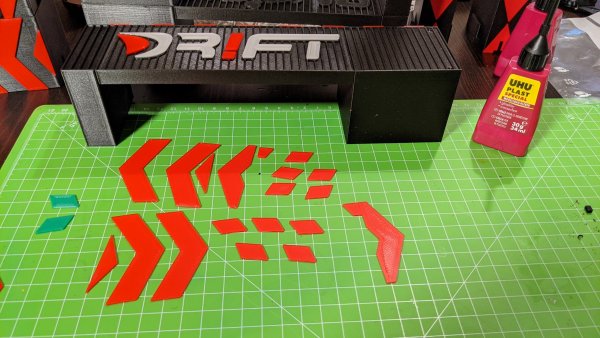

Als Kleber nutze ich auch den Uhu Plast Special 45880 (Modellbau Kleber), der zieht manchmal schneller an als mir lieb ist 🤣. Kommt immer darauf an wieviel man drauf macht. Weniger ist hier definitiv mehr. Wenn ich PLA auf PLA klebe klappt das sehr gut.

Bezüglich CAD, danke! Ich Kämpfe mich immer durch Tinkercad und stoße da durch aus an die Grenzen des Tools. Wollte mich immer mal mit Fusion360 beschäftigen aber nie die Zeit gefunden.
