About This File

Ich habe mich für die Grundmaße von  19,5 mm x 12 mm (h x b) entschieden, das entspricht dem Original von ~ 0,85 m x ~ 0,5 m. (Original-Maße folgend in Klammern). Ich habe die Elemente einmal mit und ohne Rille entworfen. Die Rille ist dazu gedacht Elemente, wie Gitter, Schilder, Fahnen etc. hinzufügen und einclipsen zu können. Hier habe ich mich von THR3360 inspirieren lassen.

Darf gerne geteilt werden, nur wünsche ich keine kommerzielle Vermarktung. Die Rechte stehen unter der CC BY 4.0

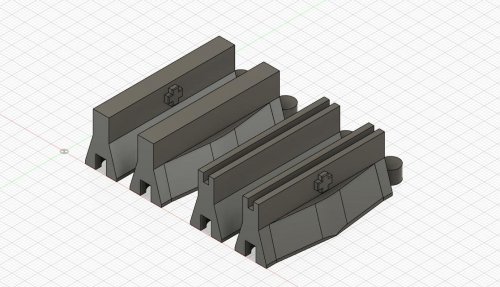

1271613618_Schrammblockgrade48mmx12mmx195mm(2mx05mx085m).thumb.jpg.16e049b5d9a2f354d0a30166837f405e.jpg   Grade

  • Länge: 48 mm (~ 2 m)
  • Breite: 12 mm (~ 0,5 m)
  • Höhe: 19,5 mm (~ 0,8 m)
  • Rillen-Breite: 2mm
  • Rillen-Tiefe: 3 mm

1720570109_SchrammblockKreisOD90mm-45Grad-Links_Rechts.thumb.jpg.d9f94e2fa5a837c9459735766bbae659.jpg   Kreis (8 Elemente für 360 Grad)

  • Außendurchmesser-Kreis: 90 mm (~ 3,9 m)
  • Innendurchmesser-Kreis: 66 mm (~ 2,8 m)
  • Elementgröße: 45 Grad
  • Richtung: Links und Rechts
  • Rillen-Breite: 2 mm
  • Rillen-Tiefe: 3 mm

830076171_SchrammblockKreisOD90mm-30Grad-Links_Rechts.thumb.jpg.591a3cb19990106e40be626f9dbb6e6d.jpg    Kreis (12 Elemente für 360 Grad)

  • Außendurchmesser-Kreis: 90 mm (~ 3,9 m)
  • Innendurchmesser-Kreis: 66 mm (~ 2,8 m)
  • Elementgröße: 30 Grad
  • Richtung: Links und Rechts
  • Rillen-Breite: 2 mm
  • Rillen-Tiefe: 3 mm



Habt ihr noch Teile die ihr euch wünschen würdet ? Einfach ne kurze Anfrage stellen und entweder nen Foto oder Skizze bereit halten, gerne auch die Original-Maße, ich mag es Scale.



In dem Sinne viel Spaß damit und Kommentare sind gerne Willkommen.

Mark

Druckeinstellungen:

  • Schichtdicke: 0,1
  • Infill: 30 %
  • Infill-Type: Lines
  • Filament: PLA-Compound - Beton

What's New in Version 1.5.1   See changelog

Released

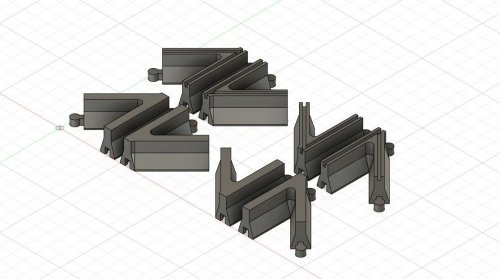

185608505_SchrammblockY48mm-45Grad.thumb.jpg.fb3cfed7e8087b607e8e4c5264ebf318.jpg     Y-Abzweig(passend für 90mm Kreis)

  • Länge: 48 mm (~ 2 m)
  • Abzweig-Winkel: 45 Grad
  • Richtung: Links und Rechts
  • Rillen-Breite: 2 mm
  • Rillen-Tiefe: 3 mm
  • Like 4
  • Thanks 7
 Share


User Feedback

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest

OstblockMonkey

   2 of 2 members found this review helpful 2 / 2 members

Sehr gute Arbeit, weiter so, der Drucker läuft Non Stop. Die Teile passen sehr gut zusammen!!!

  • Like 1
Link to review
MaFFa

   1 of 1 member found this review helpful 1 / 1 member

So viel gutes Zeug

Mega Arbeit

  • Thanks 1
Link to review
Yori

   9 of 10 members found this review helpful 9 / 10 members

Hola amigos, en primer lugar gracias LeChuck por tus archivos, he fabricado un montón de muros para mi circuito y quedan genial.

He creado un par de ideas para acoplar a los muros rectos que llevan ranura. Me gustaría compartirlos con vosotros pero no se exactamente como. Os adjunto foto y si creeis que merecen la pena los puedo subir aquí para que los podais imprimir.

Un saludo y gracias por leerme

imagen vallas.jpg

  • Like 1
Link to review
Fox06



Hallo zusammen

Ich habe mir bestimmt schon 200 Teile im SLA Verfahren gedruckt und bin total begeistert die Teile passen perfekt zusammen und auch optisch sehen sie klasse aus.

Ich würde es noch gut finden wenn es unterschiedlich lange geraden gibt vielleicht noch 1/2 und 1/4 oder so ähnlich.



Gruß Daniel

Link to review
Don Tobbi



Super! Danke! Alles passt und sieht gut aus. Ich drucke abwechselnd rot und weiß. Vorsicht nach dem ersten Teil will man MEHR 🙂

Link to review
driftingdom



Habe nun ein paar verschiedene Varianten, deine sagen mir am meisten zu . Mein Drucker läuft ebenso auf Dauerdruck 🙂

Link to review
×
×
